+7 9778110944Энкодер реф.метка между зубьев 0.3 мод.
CY2444KNRG3K150
CY2444KNRG3K150

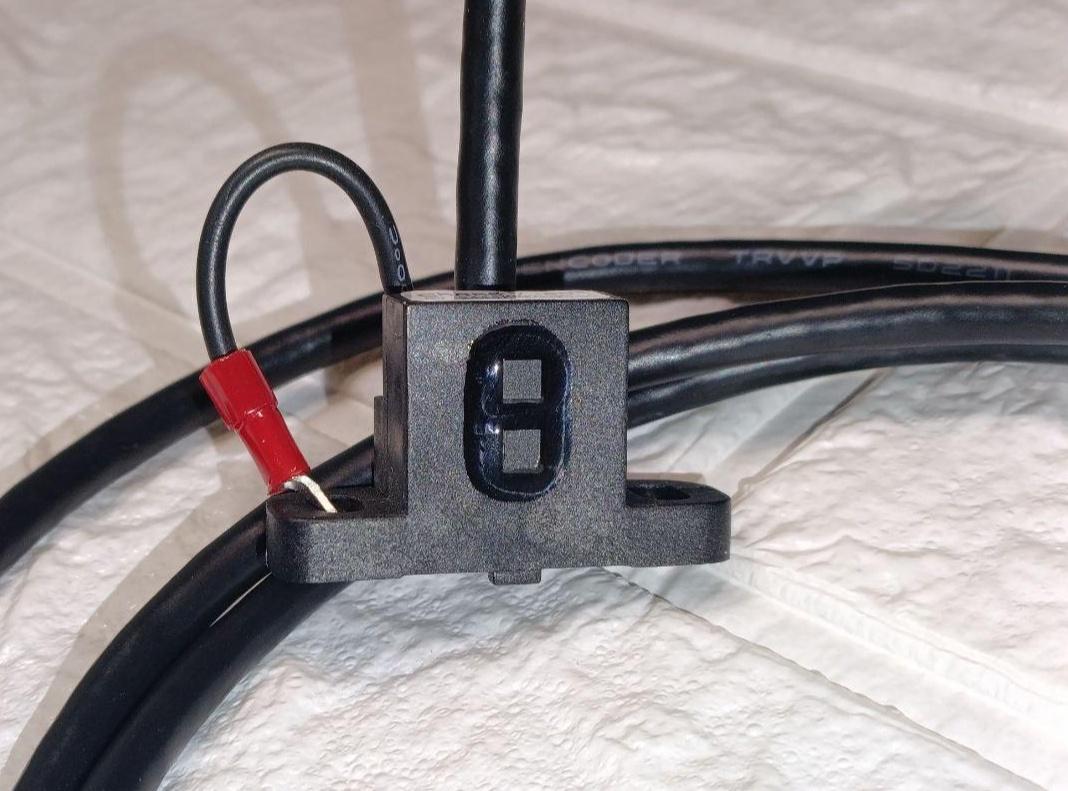

Энкодер CY 2444 — это высокоточный бесконтактный датчик положения и скорости вращения на основе магниторезистивной технологии, предназначенный для промышленного применения. Он сканирует зубчатое колесо (из ферромагнитной стали) с модулем 0.3/0.4/0.5, определяя направление вращения, скорость (до 200 кГц) и позицию с разрешением до ±0.1°
- ТипБесконтактный магниторезистивный энкодер
- Температурный режимГарантированная работа: -30°C до +85°C
- ЗащитаIP68
- Выходной сигналСинусоидальный сигналы 1 Vpp (sin/cos) с фазовым сдвигом 90°
- Напряжение питания5 В ±5% (защита от переполюсовки/перенапряжения)
- Вес30 г
- Ресурс (MTTF)5 000 000 часов при +55°C
- Вибрационная стойкость200 м/с² (DIN EN 60068-2-6)
65000₽
Посмотреть документацию
1. Основные параметры
Тип датчика: Бесконтактный магниторезистивный энкодер
Модель: CY 2444 (серии ....3 / ....4 / ....5)
Точность: До ±0.1°
Частота измерения: 0–200 кГц (до 500 кГц по запросу)
Температурный диапазон:
Работа: -40°C до +120°C
Гарантированная работа: -30°C до +85°C
Защита: IP68 (пыле-/влагонепроницаемый корпус)
2. Выходные сигналы
Аналоговый:
Синусоидальные сигналы 1 Vpp (sin/cos) с фазовым сдвигом 90°
Опорный импульс (аналоговый/цифровой)
Цифровой:
TTL / RS422 (квадратурные сигналы A/B/Z)
Поддержка интерполяции: Факторы 1×, 2×, 4×, 8×, 10×, 12×, 16×, 20×, 32×
3. Механические характеристики
Корпус: Литая цинковая оболочка
Вес: 30 г
Крепление: Радиальное (R), осевое (G), тангенциальное (L/T)
Воздушный зазор:
0.15±0.02 мм (модуль 0.3)
0.20±0.03 мм (модуль 0.5)
4. Электрические параметры
Напряжение питания: 5 В ±5% (защита от переполюсовки/перенапряжения)
Потребляемая мощность: ≤0.3 Вт
Совместимость:
ЭМС: DIN EN 61000-6-2/3/4
Изоляция: 500 В (DIN EN 60439-1)
5. Надежность
Ресурс (MTTF): 5 000 000 часов при +55°C
Вибрационная стойкость: 200 м/с² (DIN EN 60068-2-6)
Ударная стойкость: 2000 м/с² (DIN EN 60068-2-27)
6. Применение
Станки ЧПУ (фрезерные, токарные, шлифовальные)
Высокоскоростные шпиндели
Робототехника, сервоприводы
Вакуумные насосы, гибридные двигатели
